Устройство заземления автоцистерн УЗА-3В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе воспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива/

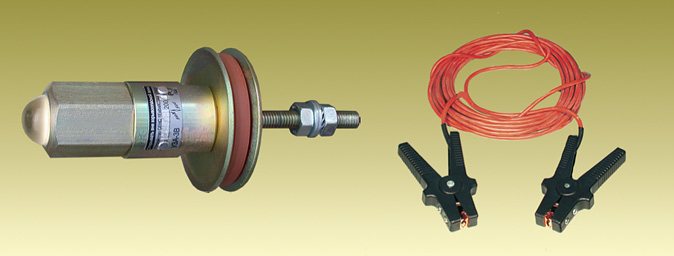

Устройство: В комплект устройства входят индикатор и заземляющий проводник. В индикаторе находится литиевый элемент питания типа CR123. В индикаторе расположен яркий светодиод красного цвета, плата измерения и индикации, залитые компаундом. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8, и имеющихся в комплекте зубчатых шайб и гаек. Широкий угол обзора светодиода индикатора (>120°) позволяет крепить индикатор в разных положениях. Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м(длина кабеля может быть увеличена по заказу).

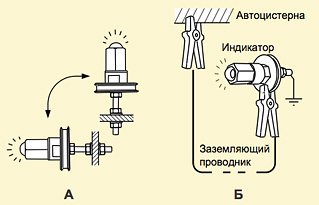

Принцип работы: Один зажим заземляющего проводника прикрепляется к металлической части автоцистерны, другой - к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом, происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника, и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом - в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной
|
|
